JHM1203在氣壓高度計中的應用
本文旨在介紹北京久好電子自主研發的傳感器信號調理芯片JHM1203在氣壓高度計上的應用。
伴隨著科技的進步，氣壓高度計逐漸被應用在我們?nèi)粘Ｊ褂玫氖謾C中，并在潛移默化中改變著我們的生活方式。
氣壓傳感器

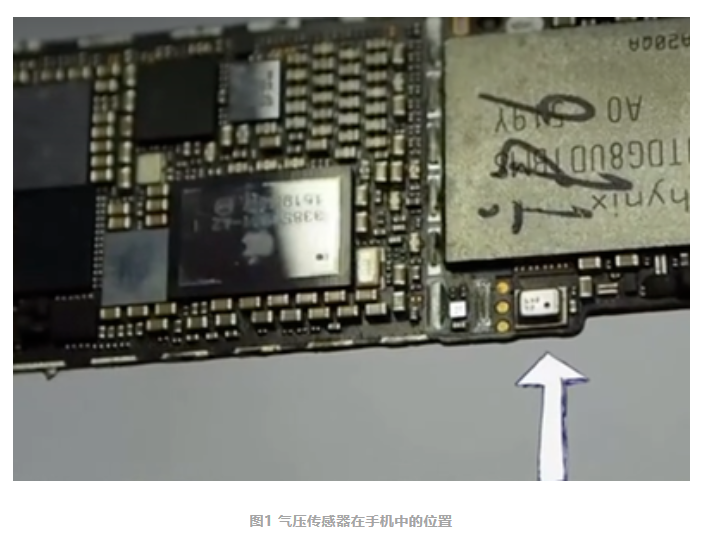

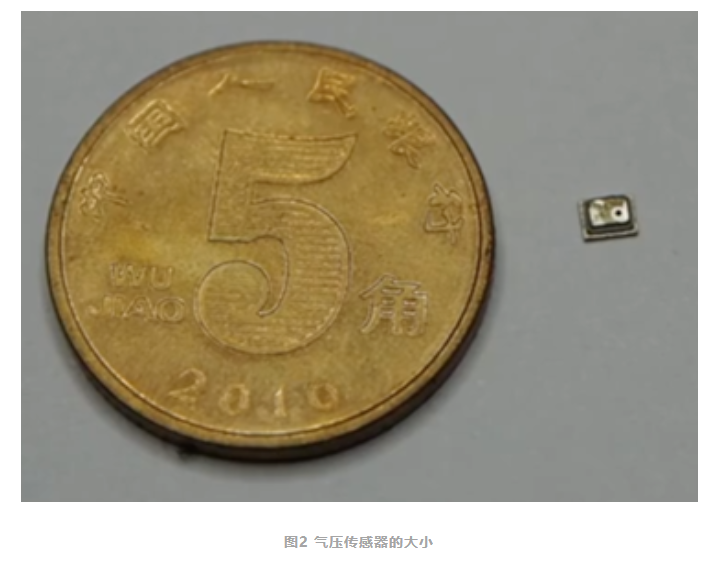

手機氣壓感應器是手機重要的硬件組成部分，在工作時，氣壓變化會導致傳感器電信號發生變化，經過信號調理芯片的處理，從而獲得氣壓數據。正如字面通俗理解，氣壓傳感器是用來測量氣壓的，在智能手機上有哪些應用呢？手機中的氣壓傳感器長什么樣子？
目前氣壓傳感器最廣泛的應用包括輔助GPS，室內定位和測量海拔等。舉個大家都熟悉的例子，現在不少開車人士會用手機來進行導航，不過常常會有人抱怨在高架橋上導航頻繁出錯。比如在高架橋上時，GPS說右轉，而實際上根本沒有右轉出口，這主要是GPS無法判斷你是在橋上還是橋下而造成的錯誤導航。一般高架橋上下兩層的高度都會有幾米到十幾米的距離，而GPS的誤差可能會有幾十米，所以發生上面的事情也就可以理解了。
但是手機里增加一個氣壓傳感器就不一樣了，他的精度可以做到1米以內，這樣就可以很好的輔助GPS來測量出所處的高度，錯誤導航的問題也就容易解決了。
JHM1203
JHM1203是一款數字補償調理芯片，包含模擬前端放大、24位△∑ ADC、控制單元、非易失存儲器以及I2C接口?？蛇M行低噪聲放大和24-Bit精度的數模轉化，內置的高線性度溫度傳感器可輸出溫度信號，內部數字信號處理電路可對傳感器進行溫度數字補償。
JHM1203設計

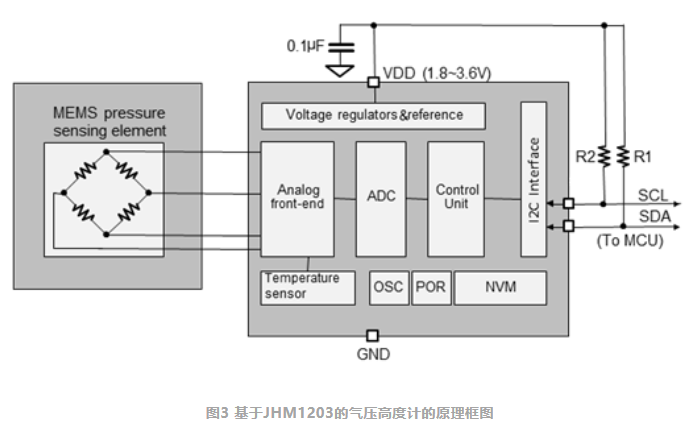

JHM1203的基本電路為標準的I2C電路，正常工作僅需要3個外部元件，供電范圍為1.8V~3.6V，可以和絕大多數的MCU兼容。圖3是基于JHM1203的氣壓高度計的原理框圖。

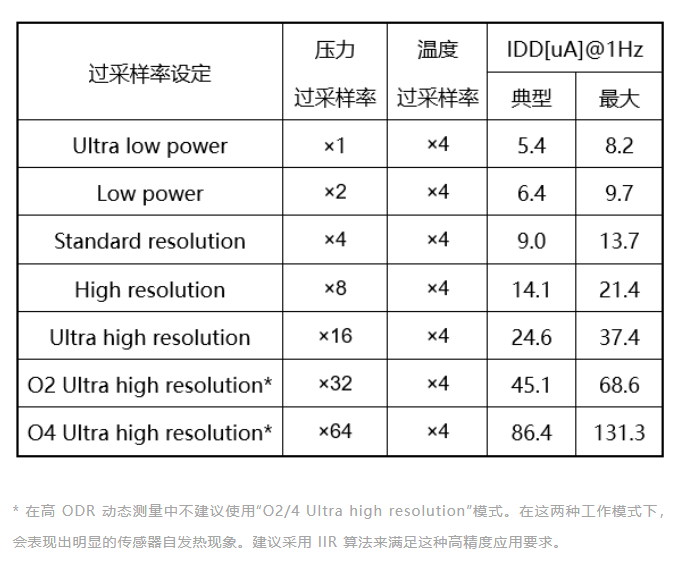

表1 電流消耗

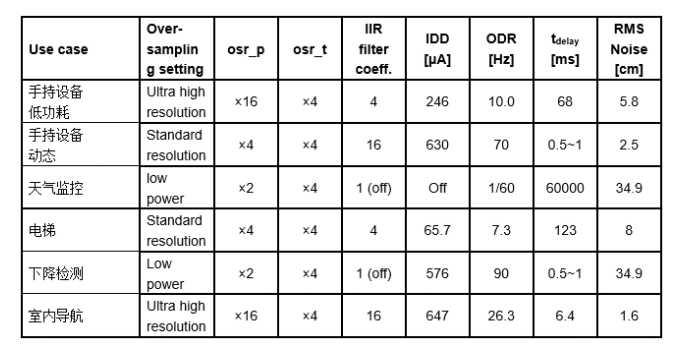

表2 各種應用場合下建議的優化設定
選定的過采樣率和IIR濾波系數決定溫度和壓力噪聲。

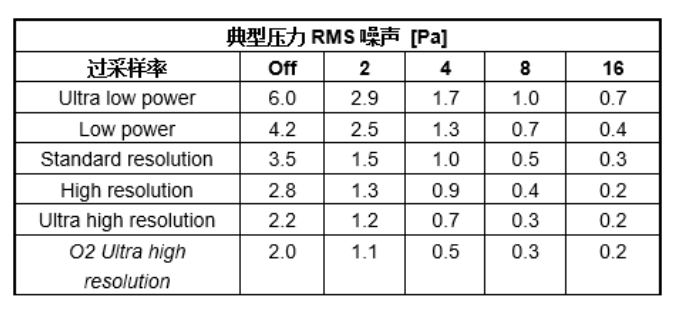

表3 壓力噪聲
JHM1203應用

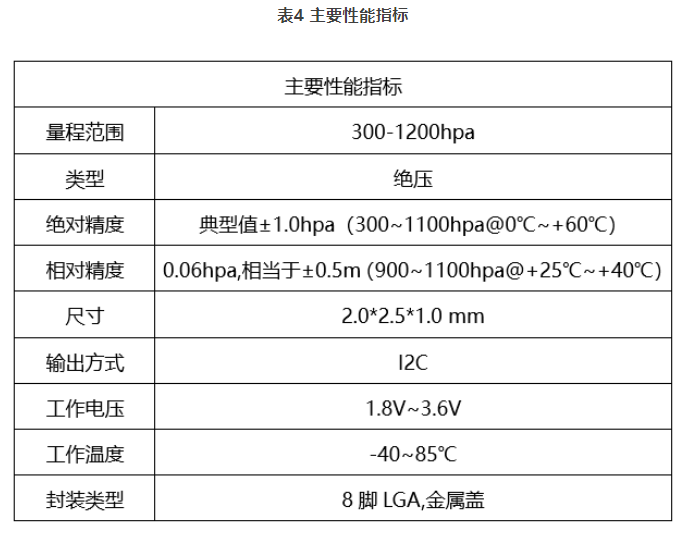

以下是一款使用了JHM1203作為信號調理芯片的MEMS氣壓傳感器。其主要性能指標見表4所示。
