JHM1101是一款擁有高可靠特性的傳感器信號調理芯片，內部集成了放大功能、數字補償算法、14位ADC和12位DAC，并已通過AEC-Q100 Grade0 認證，符合汽車、工業及諸多消費級產品的應用要求。

在應對一些寬電壓（5.5~32V）供電要求時，我們采用N溝道的JFET管來配合JHM1101。請注意，選擇管子時，必須使用耗盡型的，不能使用增強型的。JFET只能在耗盡模式下工作，而MOSFET是可以在耗盡模式和增強模式下工作的。

為什么要選擇耗盡型的管子呢？因為原理上，這種N溝道結型場效應管正常工作時，在漏源之間加正向電壓Uds，形成漏極電流Id；Ugs<0，耗盡層承受反向電壓，既保證柵源之間內阻很高，又實現Ugs對溝道電流的控制。當Ugd<Ugs(off)，夾斷區加長，此時一方面自由電子從漏極向源極定向移動所受阻力加大，從而導致Id減??；另一方面，隨著Uds的增大，使ds間的縱向電場增強，導致Id增大。兩種趨勢相互抵消，Id表現出恒流特性。

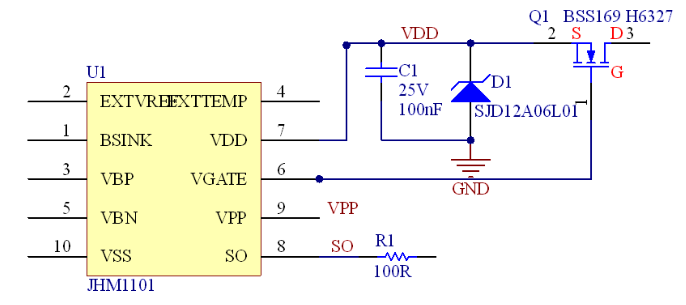

JHM1101在使用JFET穩壓時，需要在芯片VDD端加上6V的TVS管或ESD管進一步保護VDD電壓，其穩壓電路如下圖所示：

在使用中選擇JFET穩壓，可以通過設置芯片內部的寄存器，實現4.8V、5V、5.5V的不同穩定電壓值，方便客戶根據不同的要求實現0到4.8V，0到5V，0到5.5V的絕對電壓的輸出需求。

耗盡型管選型推薦

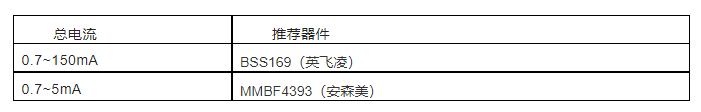

耗盡型的管子選型時，要求Vgs必須在-4~-0.5V間，推薦使用以下兩款：

1、BSS169

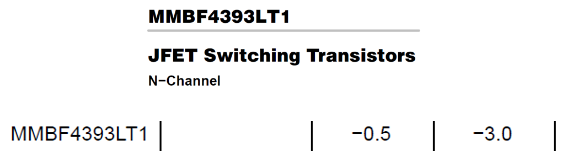

2、MMBF4393

• 汽車應用

通常在汽車應用方面，推薦使用BSS169，這是一款已經通過汽車半導體分立器件AEC-Q101認證的產品。

• 工業及消費類應用

在工業及消費類應用方面，通?？墒褂肕MBF4393，當然也可以使用5V的LDO來解決寬電壓的問題，推薦GM6155-5.0ST25RG,MIC5233-5.0YM5,78L05S,ME6203A50M3G等器件。
