久好電子的芯片聞名遐邇，然而要想使用芯片，各種類型的“板子”是必不可少的。本文以圖文形式，共享久好電子JHM110X系列的評估、批量測試板套件。

一、JHM1101電壓評估套件

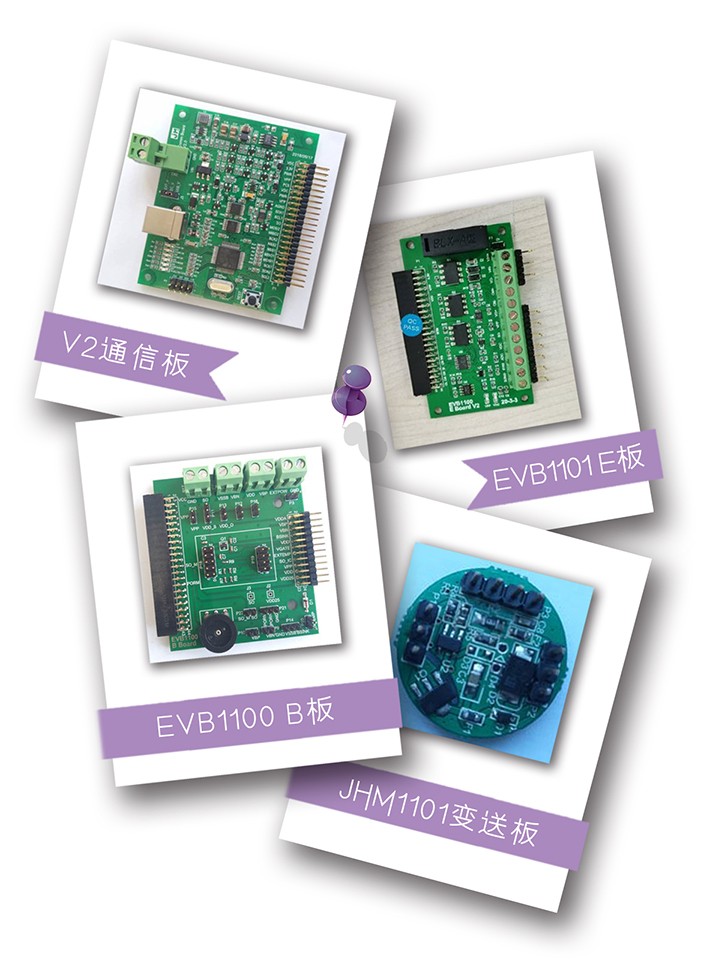

1.V2通信板（Comm Board V2）可用于EVB110X、EVB120X/EVB140X/EVB200X等校準板連接PC機使用。

2.EVB1100 B板也叫做EVB1100傳感器替代板，板上有四個100K電阻形成的惠斯通電橋，其中一個橋阻上串10K電位器，用于模擬電阻橋式壓力傳感器的信號輸出。同時此板上有接線端子和排針方便評估JHM1101或JHM1102與客戶的電阻橋式傳感器是否匹配。

3.JHM1101 pack板，是將JHM1101的封裝片焊接到方形PCB上，方便安裝到EVB1100 B板的插座上評估JHM1101。套件另包含一根USB線。

二、JHM1101電流評估套件

4.EVB1101 E板（EVB1100 E）也叫做EVB1100電流校準擴展板，可用于校準基于JHM1101或JHM1102的電流變送電路。EVB1100 E板必須搭配V2通信板才可使用。

5.JHM1101變送板（JHM1101 Transmit Board）是在JHM1101電壓輸出的基礎上增加V/I電路部分，可實現4~20mA電流信號輸出。

套件中另包含V2通信板、EVB1100 B板和一根USB線。

三、JHM1102電壓評估套件

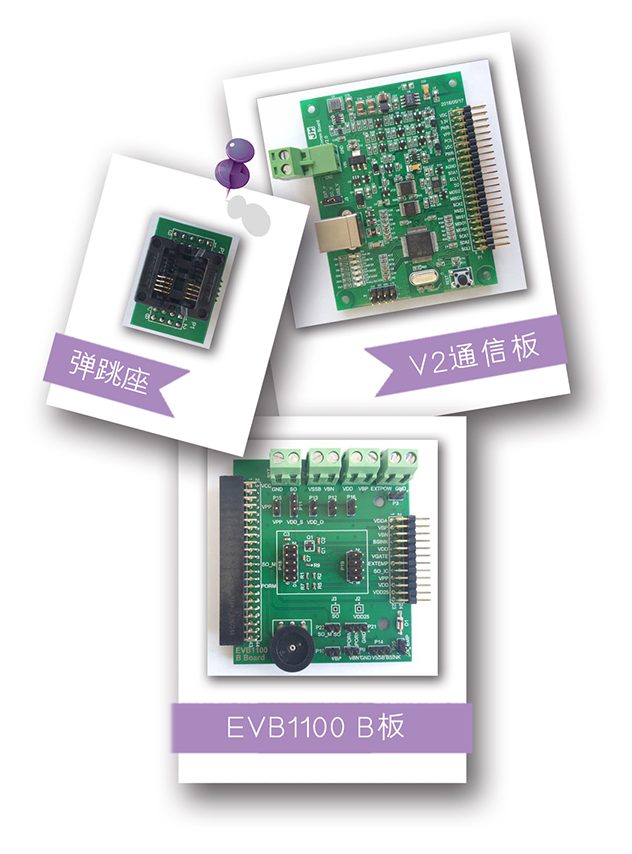

6.JHM1102彈跳座（JHM1102 Socket），是將SOP8的彈跳座到方形的PCB上，方形板上有4*2*2.54和5*2*2.54排座各一個，方便安裝到EVB1100 B板的插座上評估JHM1102。

套件中另包含V2通信板、EVB1100 B板和一根USB線。

四、JHM1101、JHM1102批量校準套件

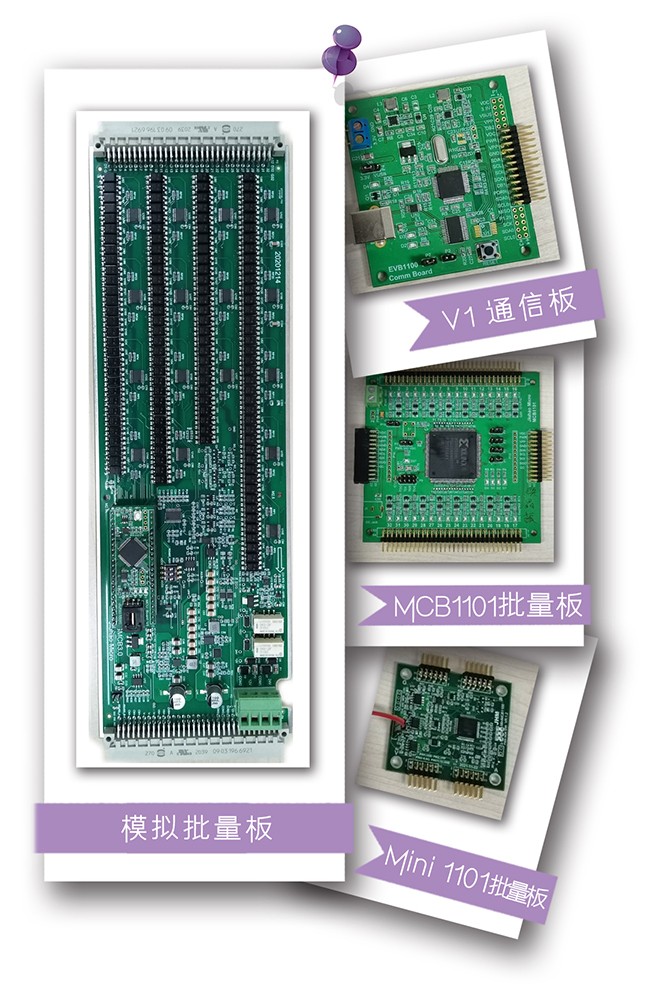

7.JHM1101批量板(MCB1101)可用于芯片JHM1101和JHM1102批量校準，單塊批量板可同時校準32路傳感器，支持板級級聯，最多級聯8塊。此批量板通過V1通信板與上位機通信，也就是說一套批量板中將至少需要一塊V1通信板才可正常使用。同時支持?jǐn)?shù)字、模擬輸出，支持四線校準。套件另包含一根USB線，并可根據客戶具體應用提供不同的連接件（排針）。

8.Mini 1101批量板支持最多32塊級聯，支持三線校準，四線校準；每塊批量板可接32路，支持?jǐn)?shù)字，模擬輸出。套件另包含一根485通信線。

9.模擬批量板，支持最多32塊級聯，支持?jǐn)?shù)字，模擬輸出，4~20mA電流應用。三線校準，每塊批量板可接32路；四線校準，每塊批量板可接21路；五線校準(JHM1101電流應用)，每塊批量板可接16路。套件另包含一根485通信線。
